结合到健身器中的恒力弹簧装置设计
来源：平博pinnacle体育平台精密 时间：2023-03-06
通常，用户能够为健身器材选择特定大小的阻力的机械健身装置。然而，现有的抗阻训练装置存在着体积庞大、操作过程中使用者想快速改变阻力时不方便改变阻力、且往往由沉重的金属块组成需要使用者顶住等缺点。迫切需要提供一种新型的机械阻力装置，其尺寸紧凑、重量轻并且为用户提供了一种在日常锻炼期间选择所需阻力的简便方法。

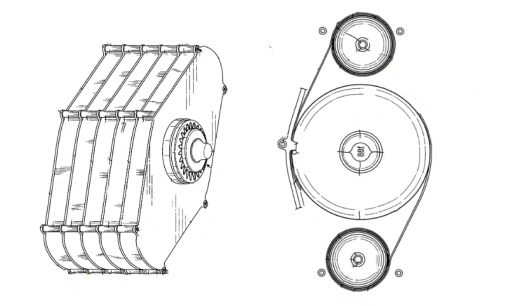

一种结合到健身器中的集成阻力弹簧力组装机。集成弹簧力组件由多个内部横向部分组成，每个部分具有各自的恒力弹簧以输出各自大小的弹簧阻力，使用时用作各自的力负载，以及力选择机构其可用于选择性地激活相应的弹簧，从而可将相应的力负载输出到锻炼程序的组合阻力水平。
每个内部横截面具有相同的结构配置，包括连接到第一和第二相同扁平恒力弹簧的中心滑轮，第一和第二扁平恒力弹簧分别连接到相应的第一和第二侧滑轮，其中第一弹簧的位置与位置对称第二弹簧相对于中心滑轮的中心。因此，如果中央滑轮在旋转，第一和第二弹簧将展开并且每个将对中央滑轮施加相同的恒定力。此外，每个中心滑轮包括具有第一和第二纵向槽的中心开口，第一和第二纵向槽定位在开口的内表面周围并且彼此相隔180度定位。力选择机构由多个凸轮组成，这些凸轮与相应的中心滑轮成给定关系，其中每个凸轮都是圆柱形结构，包括中央方形开口和外部圆柱形表面。多个凹穴围绕每个凸轮的外表面的相应的上圆周和下圆周定位。如果每个凸轮旋转，相应的滚珠轴承将移入和移出凹穴，从而导致凸轮接合或脱离。如果抗力滑轮脱离，滚珠轴承只有一半在口袋中，另一半在驱动轴中。滚珠轴承的一半位于驱动轴中，如果阻力滑轮啮合，则另一半与中央滑轮啮合。
恒力弹簧还可用于许多应用，包括需要回缩的系统，如电缆卷收器、闭门器、电源线、卷尺、窗户调节器机构、软管回收器、航天器、健身器材、平衡重、玩具、电动机、吹风机, 和其他长运动功能。
