动力弹簧在测量长距离伸缩卷尺上的应用
来源：平博pinnacle体育平台精密 时间：2023-04-04
一种可测量较长距离的伸缩式卷尺。可伸缩卷尺底座中安装更长的校准卷尺。根据本发明的可伸缩卷尺使用两个内部螺旋弹簧和安装在两个螺旋弹簧周围的椭圆带。椭圆带的周长明显大于传统的单个螺旋弹簧的周长。这允许校准卷尺在可伸缩卷尺内更有效地分布。

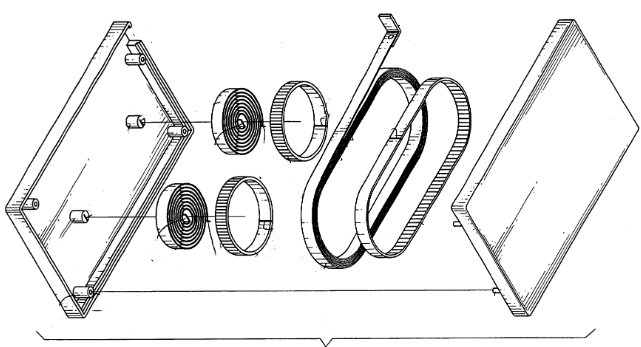

该伸缩卷尺，包括：一个封面有一个有四个边的顶部，四个边分别从顶部边缘垂直向下延伸形成盖体的内侧和外侧，四个角，每个角都形成在相邻边的连接处，以及四个安装柱分别安装在盖板内靠近四角的位置；分别从边缘垂直向上延伸形成底座的内侧和外侧，形成在相邻边的连接处，一个带槽穿过一侧，四个安装凸台，每个凸台上都有一个孔，分别安装在底座内部，靠近底座的每个角，并与盖内的安装柱相对应，因此可以将相应的安装柱插入孔中，两个动力弹簧销沿底座内的纵向中心线安装，每个销上纵向限定一个槽，分别安装在两个弹簧销上。
每个动力弹簧具有一个内端，一个外端，在内端限定并安装在槽中以将动力弹簧牢固地附接至相应销的中心钩，以及限定在外端的圆周钩，以及两个弹簧带分别安装在扁平螺旋弹簧周围，每根弹簧带的内侧开设有横缝，相应的螺旋弹簧外端的圆周挂钩固定在横缝内；和一条校准带缠绕在椭圆带上，椭圆带安装在两条弹簧带上。动力弹簧它们是通过将弹簧材料紧紧缠绕在圆形外壳的心轴上并将自由端连接到金属或塑料外壳而制成的它旨在以扭矩的形式存储和释放旋转能量，构成涡卷弹簧能够以非常小的空间要求提供高力输出。
